Оседиагональный шнековый насос УОДН 360-250-250
Особенности: высокая устойчивость к абразивному износу и высокие антикавитационные показатели.
Карта заказа оседиагонального насоса и насосной установки
| Код | Значение | |||||||
1 | Тип установки | |||||||
УОДН | Установка оседиагонального насоса | |||||||
ОДН | Оседиагональный насос | |||||||
2 | Диаметр рабочего колеса | |||||||
360 | 360 мм. | |||||||
3 | Диаметр условного прохода входного фланца | |||||||
250 | Ду 250 мм. | |||||||
4 | Диаметр условного прохода выходного фланца | |||||||
250 | Ду 250 мм. | |||||||
5 | Мощность электродвигателя | |||||||
200 | 200 кВт | |||||||
6 | Тип уплотнения | |||||||
М | Манжетное уплотнение | |||||||
Т | Торцовое уплотнение | |||||||
Пример обозначения при заказе
1 | 2 | 3 | 4 | 5 | 6 | |
| УОДН | 360 | 250 | 250 | 200 | М | |
| ОДН | 360 | 250 | 250 | – | – | |
Особенности оседиагональной (шнековой) насосной установки
- высокая устойчивость к абразивному износу;
- обладает уникальными антикавитационными свойствами;
- комплектация с возможностью самовсасывания.
Комплектация насосной установки УОДН 360-250-250
- манжетное уплотнение, торцовое уплотнение, двойное торцовое уплотнение;
- комплектация самовсасывающим оборудованием, по требованию заказчика;
- взрывозащищенный электродвигатель.
Технические характеристики товара "УОДН 360-250-250"
| Подача, м³/час | 400 … 800 |
| Напор, м.в.ст. | 85...40 |
| Высота всасывания на нормальном режиме, м, не более | 8 |
| Температура перекачиваемой жидкости, °С | -20..+90 |
| Объемная концентрация твердых частиц, %, не более | 10 |
| Максимальный размер твердых частиц, мм, не более | 10 |
| Вязкость перекачиваемой жидкости, сСт, не более | 500 |
| Плотность перекачиваемой жидкости, кг/м³, не более | 1000 |
| Мощность привода, кВт | 200 |
| Частота вращения вала насоса об/мин | 3000<sub>(-80)</sub> |
Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60оС, вязкостью 500 сСт, ориентировочно составляют:
- Коэффициент падения напора Кн = 0,85;
- Коэффициент падения подачи Кq = 0,80.
Габаритные размеры и вес:
Наименование | Вес нетто, кг | Вес брутто, кг | Габариты без упаковки, мм | Габариты в ящике, мм |
ОДН 360-250-250 | 500 | Х | 744х1220х885 | Х |
УОДН 360-250-250 | 1980 | 2500 | 1810х2150х1100 | 2600х2000х1700 |

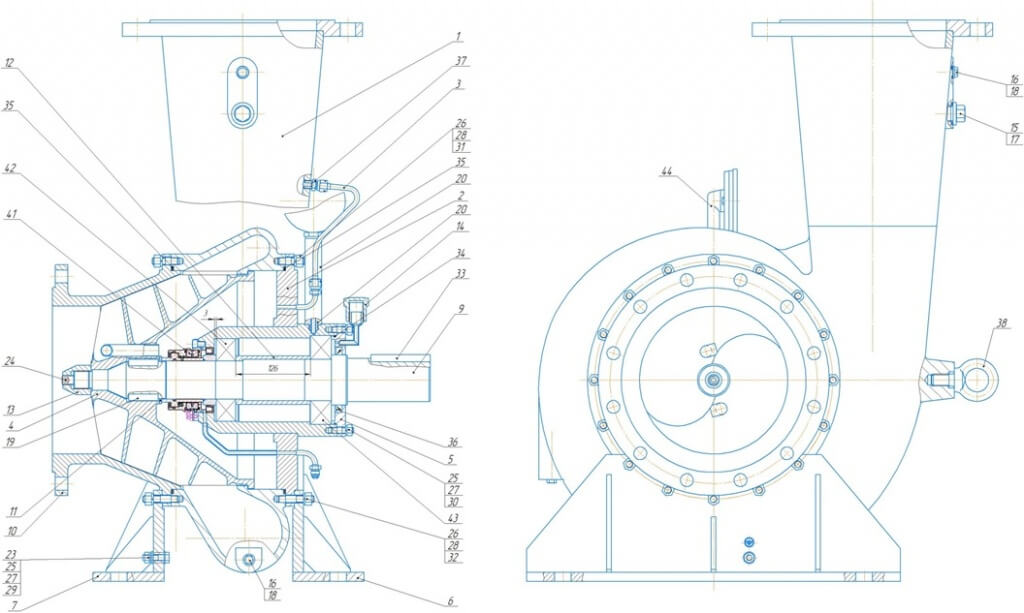

Комплектующие к УОДН 360-250-250 | |||
| Позиция | Обозначение | Наименование | Количество |
| 1 | 5Н.110.11.00 | Улитка в сборе | 1 |
| 2 | 5Н.110.12.00 | Корпус опор | 1 |
| 3 | 5Н.110.13.00 | Трубопровод перепуска | 1 |
| 4 | 5Н.110.14.00 | Шнек в сборе | 1 |
| 5 | 5Н.110.15.00 | Крышка в сборе | 1 |
| 6 | 5Н.110.16.00 | Кронштейн | 1 |
| 7 | -01 | Кронштейн | 1 |
| 9 | 5Н.110.10.01 | Вал | 1 |
| 10 | 5Н.110.10.02 | Корпус | 1 |
| 11 | 5Н.110.10.03 | Кольцо | 1 |
| 12 | 5Н.110.10.04 | Втулка | 1 |
| 13 | 5Н.110.10.05 | Гайка | 1 |
| 14 | 5Н.110.10.06 | Заглушка | 1 |
| 15 | 5Н.110.10.07 | Пробка | 1 |
| 16 | 5Н.110.10.08 | Пробка | 3 |
| 17 | 5Н.110.10.09 | Прокладка | 1 |
| 18 | -01 | Прокладка | 3 |
| 19 | 5Н.110.10.10 | Шпонка | 2 |
| 20 | 5Н.110.10.11 | Гильза | 1 |
| 23 |
Болт М10-6gх35.58.019 ГОСТ 7805-70 | 1 | |
| 24 |
Винт ВМ16х1,5-6gх20.45Н. 40Х.016 ГОСТ 11074-84 | 1 | |
| Гайки ГОСТ 5915-70 | |||
| 25 | М10-6Н.5.019 | 7 | |
| 26 | М12-6Н.5.019 | 32 | |
| Шайбы ГОСТ 6402-70 | |||
| 27 | 10.65Г.019 | 7 | |
| 28 | 12.65Г.019 | 32 | |
| 29 |
Шайба А10.01.016 ГОСТ 11371-78 | 3 | |
| Шпильки ГОСТ 22032-76 | |||
| 30 | М10-6gх28.23.14Х17Н2 | 6 | |
| 31 | М12-6gх32.23.14Х17Н2 | 22 | |
| 32 | М12-6gх48.23.14Х17Н2 | 10 | |
| 33 |
Шпонка 20х12х100 ГОСТ 23360-78 10х8х40 | 1 | |
| Кольца ГОСТ 18829-73 | |||
| 34 | 145-150-30-2 | 1 | |
| 35 |
380-390-58-2 Смесь резиновая НО-68-1 ТУ 38.005.1166-98 | 2 | |
| 36 |
Манжета 1.1-85х110-6 ГОСТ 8752-79 | 1 | |
| 37 |
Проходник ввертной 8-22-БК ГОСТ 13969-74 | 1 | |
| 38 |
Рым-болт М20.019 ГОСТ 4751-73 | 1 | |
| 41 |
Уплотнение торцовое 65УТ13 00.00 или аналог | 1 | |
| 42 | Подшипник QJ313MA SKF или аналог | 1 | |
| 43 | Подшипник QJ314MA SKF или аналог | 1 | |
| 44 | Термометр R5442 или аналог | 1 | |
| Модификация | Стоимость, руб. | Масса, кг | Габариты, мм | ||
|---|---|---|---|---|---|
| Длина | Ширина | Высота | |||
УОДН 360-250-200-М (манжетное уплотнение) | По запросу | 1650 | 2142 | 1045 | 1162 |
УОДН 360-250-200-Т (торцевое уплотнение) | По запросу | 1650 | 2142 | 1045 | 1162 |
| Название | Подача, м³/час | Напор, м | Концентрация твердых частиц в жидкости, %, не более | Максимальный Размер твердых частиц, мм | Тип уплотнения: М-манжетное, Т-торцевое, ДТ-двойное торцевое | Питание | Мощность двигателя, кВт | Частота вращения, об/мин |
|---|---|---|---|---|---|---|---|---|
| УОДН 120-100-65 | 27...54 | 13...8 | 2 | 5 | М | 3/380 | 3 | 3000<sub>(-80)</sub> |
| УОДН 130-100-75 | 20…70 | 18…8 | 2 | 5 | М, Т | 3/380 | 5,5 | 3000<sub>(-150)</sub> |
| УОДН 170-150-125 | 90…198 | 30 … 16 | 5 | 5 | М | 3/380 | 18,5 | 3000<sub>(-80)</sub> |
| УОДН 200-150-125 | 75…185 | 52 … 28 | 10 | 10 | М, Т, ТД | 3/380 | 30 | 3000<sub>(-80)</sub> |
| УОДН 201-125-80 | 50…95 | 60 … 30 | 10 | 10 | М, Т, ДТ | 3/380 | 18,5 | 3000<sub>(-80)</sub> |
| УОДН 240-175-150 | 50…300 | 70 … 32 | 10 | 5 | М, Т, ДТ | 3/380 | 55 | 3000<sub>(-80)</sub> |
| УОДН 290-150-125 | 36…180 | 30 … 20 | 10 | 20 | М, Т, ТД | 3/380 | 18,5 | 1500<sub>(-50)</sub> |
| УОДН 300-200-150 | 100...450 | 90 … 35 | 10 | 20 | М, Т, ДТ | 3/380 | 90, 110 | 3000<sub>(-80)</sub> |
| УОДН 360-250-250 | 400…800 | 85 … 40 | 10 | 10 | М, Т | 3/380 | 200 | 3000<sub>(-80)</sub> |
| УОДН 440-400-350 | 250…1000 | 55 … 37 | 20 | 20 | М, Т, ДТ | 3/380 | 200 | 1500<sub>(-50)</sub> |
| Мотопомпа дизельная МОДН "Заря" 120/70 | 10…85 | 34 … 11,5 | 10 | 5 | М | Дизельный двигатель | 7,4 | 4200<sub>(-100)</sub> |
| Передвижная установка оседиагонального насоса УОДН 120/65П | 27...54 | 13...8 | 2 | 5 | М | 3/380 | 3 | 3000<sub>(-80)</sub> |
| Передвижная установка оседиагонального насоса УОДН 130/70П | 20…70 | 18…8 | 2 | 5 | М, Т | 3/380 | 5,5 | 3000<sub>(-150)</sub> |
| Передвижная установка оседиагонального насоса УОДН 170/100П | 90…198 | 30 … 16 | 5 | 5 | М | 3/380 | 18,5 | 3000<sub>(-80)</sub> |
| Погружной насос НПШГ 120-100-65 | 27…54 | 13…8 | 2 | 5 | М | Гидропривод | 3 | 3000<sub>(-80)</sub> |
| Погружной насос НПШГ 201-125-80 | 50...95 | 60…30 | 10 | 10 | М, Т, ДТ | Гидропривод | 18,5 | 3000<sub>(-80)</sub> |
Температура перекачеваемой среды насосных установок УОДН, °С : -20…+90
